鉄筋コンクリートと無筋コンクリート
-小型供試体による曲げ試験結果-

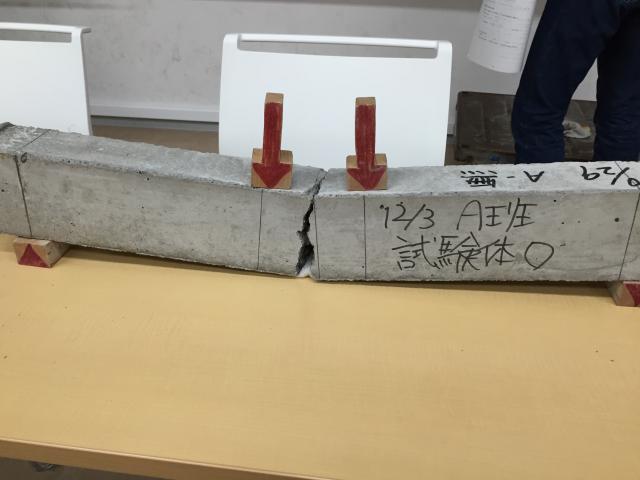

・写真１ 無筋コンクリート：
初期のひび割れとともに、崩壊に至る。ひび割れは、1本のみが観察され、これがそのまま破断面となる。

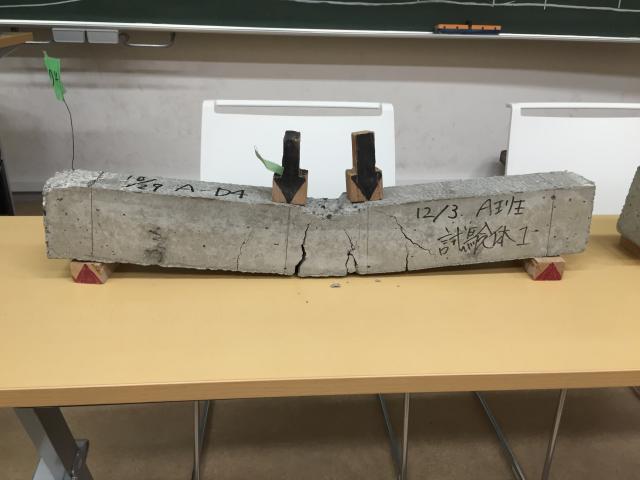

・写真2 鉄筋コンクリート：
適当量の鉄筋（引張鉄筋）により、初期ひび割れ以降も構造体として機能する。初期ひび割れの後、数本の曲げひび割れが、（正の曲げの場合）下縁より上方に進展する。
